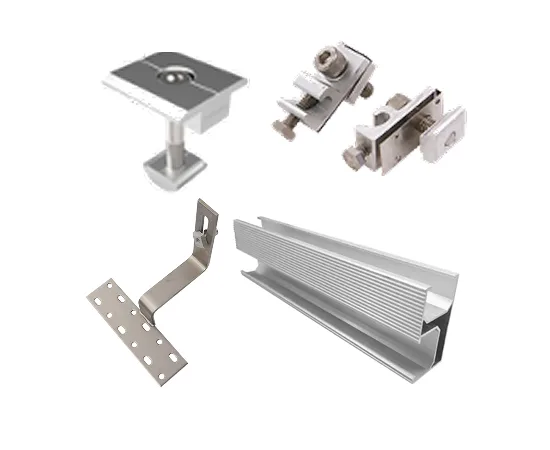

ตัวจับยึดเป็นส่วนที่ยึดแผงโซลาร์ให้ติดกันอยู่บนหลังคา โดยตัวจับยึดนั้นมีอยู่หลายส่วนย่อย ๆ โดยมีชิ้นสำคัญ ได้แก่ ขายึดหลังคา ราง มิดแคลมป์ เอ็นด์แคลมป์ กราวน์ดิงลัก และคลิปเก็บสายไฟ

ขายึดหลังคา

ขายึดหลังคามีหลากหลายชนิด ขึ้นอยู่กับว่าติดตั้งอยู่บนหลังคาแบบใด ตัวอย่างเช่น หากต้องการติดตั้งระบบโซลาร์บนกระเบื้องลอนคู่ หรือเมทัลชีทจะใช้ L-Feet ซึ่งมักจะมาพร้อมกับแผ่นยางกันน้ำรั่วซึม

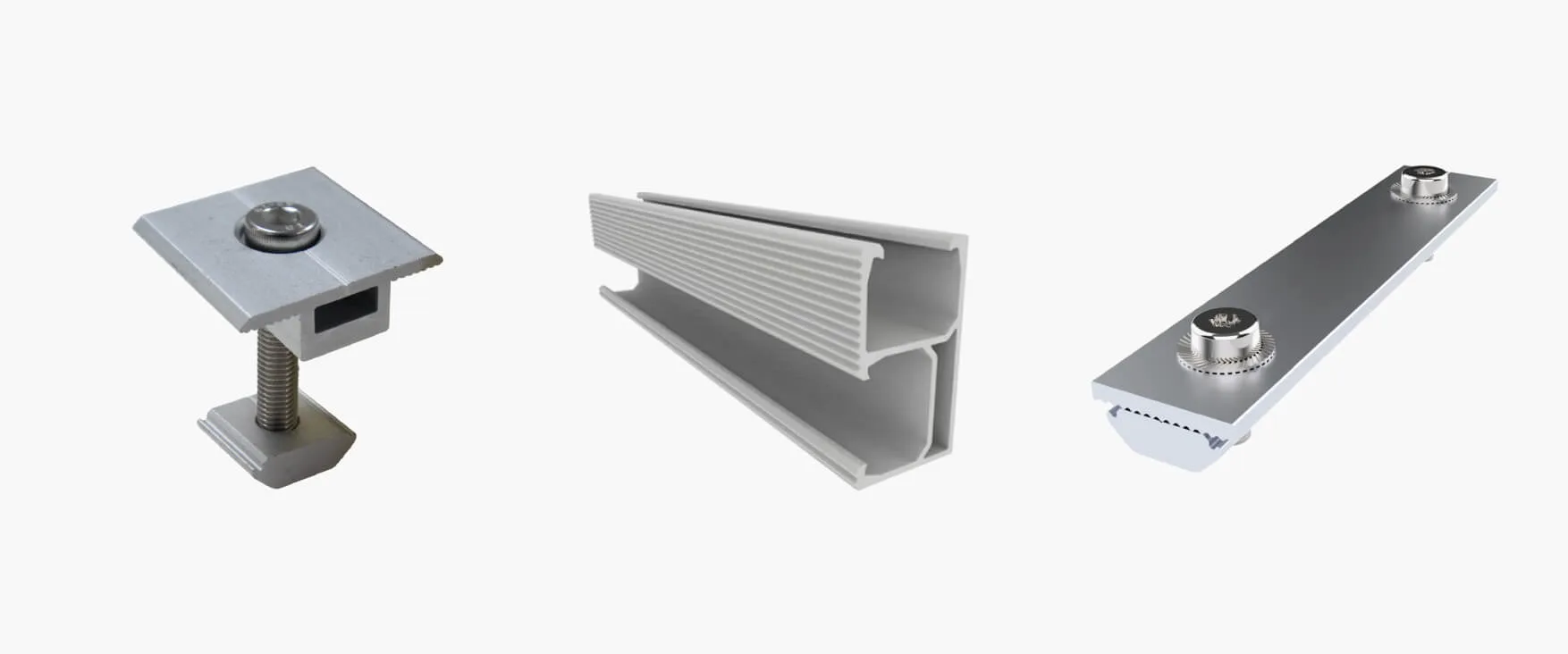

ราง

รางเป็นชิ้นส่วนสำคัญที่พาดกับขายึดหลังคาเป็นแนวยาว เป็นโครงสร้างรองรับแผงโซลาร์ รางแต่ละแบบอาจมีความหนาต่างกันเล็กน้อย ระบบมาตรฐานมักใช้รางหนา 4.2 มม. ขึ้นไปเพื่อให้เพียงพอต่อการรับน้ำหนักของแผง และแรงลมจากมรสุม

ตัวยึดแผง (Mid and End Clamp)

ตัวยึดแผง ใช้ในการยึดแผงไว้กับราง โดยในหนึ่งแผงจะมีจุดยึด 4 จุด หากแผงอยู่ด้าน
นอกสุด ขอบด้านนอกจะใช้ตัวยึดริมแผงหรือ End Clamp แต่สำหรับจุดที่ขอบ
แผงชนกัน จะใช้ตัวยึดระหว่างแผง หรือ Mid Clamp

กราวน์ดิงลัก (Grounding Lug)

กราวน์ดิงลัก (Grounding Lug) เป็นอุปกรณ์สำหรับเชื่อมต่อโครง
อะลูมิเนียมของแผงและตัวจับยึดแผงเข้ากับวงจรของสายดินเพื่อล่อประจุส่วนเกิน
ลงดิน ลดความเสียหายจากไฟรั่ว ไฟเกิน และฟ้่าผ่าที่เกิดขึ้นในระบบโซลาร์ส่วนที่
อยู่บนหลังคาทั้งหมด

หากหลังคาเป็นดาดฟ้า หรือ Concrete slab (พื้นคอนกรีตเรียบ) ค่าใช้จ่ายสำหรับขาของระบบจับยึดจะแพงกว่าแบบอื่น เนื่องจากต้องทำการหล่อลูกปูนขึ้นมาเป็นฐาน แต่ข้อดีคือสามารถหันแผงเข้าทิศใต้ 15 องศาได้ ซึ่งเป็นทิศที่แดดส่องมากที่สุดตลอดปี พื้นมีความมั่นคงมาก และมั่นใจได้ว่าน้ำไม่ซึมหลังคา

องค์ประกอบของแผงโซลาร์เซลล์

แผงโซลาร์ประกอบไปด้วยตัวเซลล์แสงอาทิตย์ (1) หลายเซลล์ที่ต่ออนุกรมกัน และถูกเคลือบป้องกันด้วยแผ่นกระจกใส โดยไฟทั้งหมดจะไหลผ่าน junction box (2) และออกมาเป็นขั้วบวก (3) และขั้วลบ (4)

เทคโนโลยีแผงโซลาร์

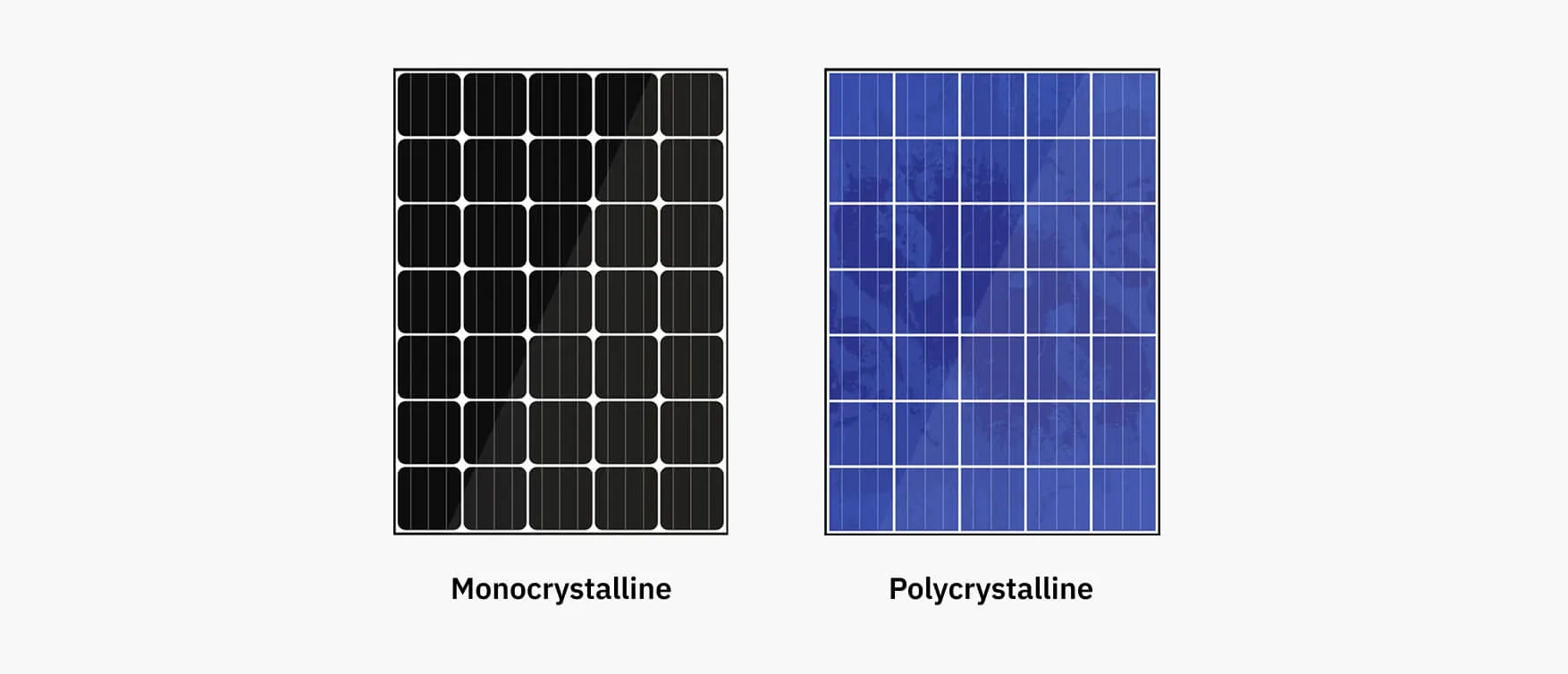

แผงโซลาร์มีอยู่หลายชนิด แต่ชนิดที่นิยมใช้ที่สุดในปัจจุบันคือ แผง Monocrystalline P-Type แบบ Half cut แต่อีกไม่นานอาจถูกแทนที่ด้วย N-Type เนื่องจากมีคุณสมบัติที่ดีกว่า และราคาที่ลดลงเรื่อย ๆ

แผงโซลาร์ชนิด Monocrystalline P-Type

เป็นชนิดที่ได้รับความนิยมสูงสุด เทคโนโลยีโมโนคริสตาลีนมีประสิทธิภาพ ผลิตไฟได้ดี และ P-Type ปัจจุบันราคาไม่สูง

แผงโซลาร์ชนิด Monocrystalline N-Type

เทคโนโลยีที่ใหม่ มีประสิทธิภาพสูง และมีอัตราการเสื่อมสภาพที่ต่ำกว่า ราคาเกือบเทียบเท่า P-Type

แผงโซลาร์ ชนิด Polycrystalline

แผงโพลี่คริสตาลีนเป็นแผงโซลาร์รุ่นเก่า มีประสิทธิภาพต่ำกว่า เสื่อมสภาพไวกว่า แต่มีราคาเหมาะสำหรับกานทำเกษตรที่ต้องการต้นทุนต่ำ

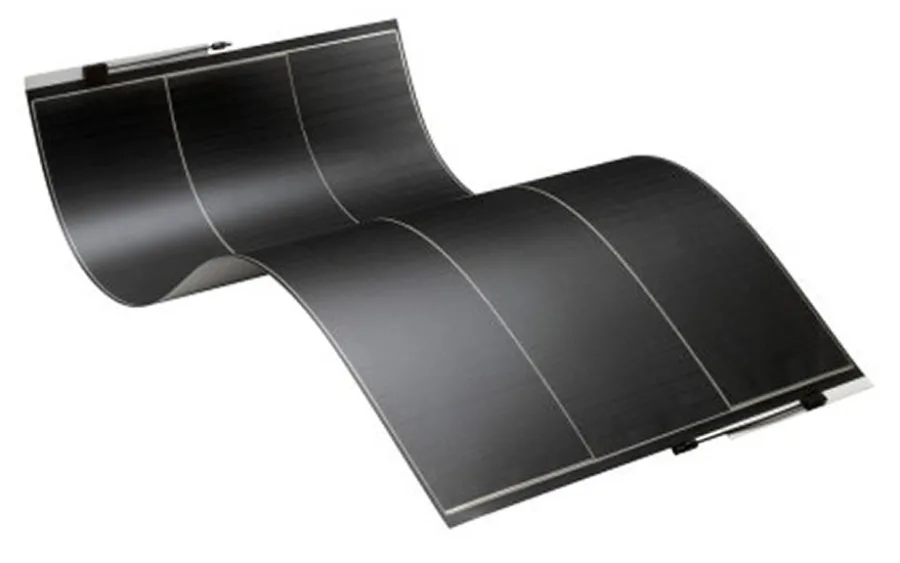

แผงโซลาร์ ชนิด Amorphous thin-film

แผงอะมอร์ฟัส ไมมีการผลิตเพื่อใช้ในระบบโซลาร์แล้วเนื่องจากมีประสิทธิภาพ
ต่ำมาก แต่อาจพบการขายในตลาดมือสองได้

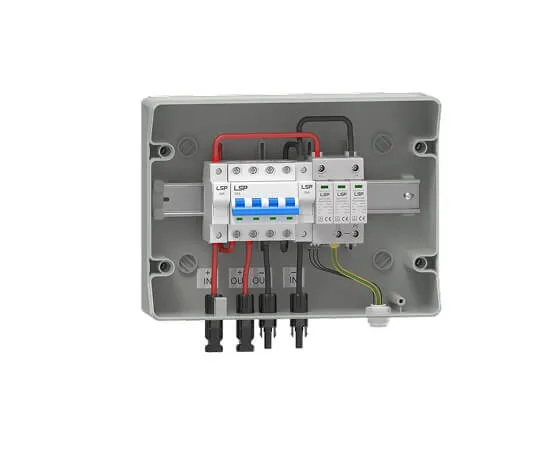

ก่อนจะป้อนไฟฟ้าเข้าไปยังอินเวอร์เตอร์ จำเป็นต้องมีระบบป้องกันคั่นกลาง นั่นก็คือ ระบบป้องกันด้านกระแสตรง ภายในมีอุปกรณ์ทำหน้าที่ตัดไฟเรียกว่า เบรคเกอร์กระแสตรง (1) อุปกรณ์ป้องกันไฟเกินเรียกว่าฟิวส์ (2) และอุปกรณ์ป้องกันกระแสไฟจากฟ้าผ่าหรือเสิร์จ โพรเท็กชั่น (3) (ส่วนประกอบนี้ไม่ใช่เครื่องป้องกันไฟดูด หากเผลอจับสายไฟหลังจากผ่าน DC Panel แล้ว เสี่ยงถูกไฟช็อตได้)

เนื่องจากไฟฟ้าที่มาจากแผงโซลาร์เป็นไฟฟ้ากระแสตรง แต่อุปกรณ์เครื่องใช้ไฟฟ้าในบ้านต้องรับไฟฟ้ากระแสสลับ ไฟฟ้าดังกล่าวจึงจำเป็นต้องผ่านอินเวอร์เตอร์ ซึ่งเป็นส่วนประกอบที่มีราคาสูงที่สุดในระบบโซลาร์ ซึ่งนอกจากทำหน้าที่แปลงกระแสไฟฟ้าจากกระแสตรงเป็นกระแสสลับแล้ว อินเวอร์เตอร์ยังมีหน้าที่สำคัญอีกหลายประการ

1. เซนเซอร์ตรวจวัดปริมาณทางไฟฟ้า ทำหน้าที่ตรวจวัดปริมาณต่างๆ และแสดงผล
2. สมองกลควบคุมคุณภาพไฟฟ้า ทำหน้าที่ปรับคุณภาพไฟฟ้าให้เหมาะสม
3. ระบบควบคุมกันไฟไหลย้อน ทำหน้าที่คุมไม่ให้ไฟไหลย้อนไปที่การไฟฟ้า
4. หน้าจอ และไฟ LED เป็นหน้าจอหรือไฟบอกค่าหรือสถานการณ์ทำงานของอินเวอร์เตอร์
5. DC Input เป็นช่องสำหรับรับไฟฟ้ากระแสตรงจากระบบโซลาร์
6. AC Output เป็นช่องจ่ายกระแสไฟฟ้าที่ผลิตได้จากระบบเพื่อนำออกไปใช้งาน
7. On-Off Switch ใช้เปิดและปิด โดยปกติสวิตช์จะอยู่ที่ Power on แม้ในตอนกลางคืน
8. Communication Port เชื่อมต่อ Wifi และส่งค่าขึ้น App เพื่อดูบนมือถือ

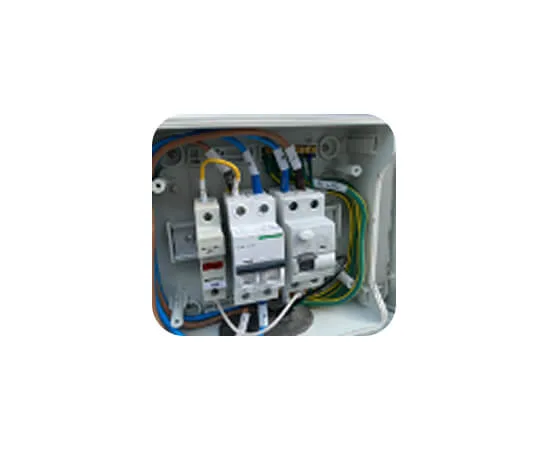

ระบบป้องกันด้านกระแสสลับเป็นระบบความปลอดภัย โดยมีหน้าที่หลัก 4 ประการ ดังนี้

1. ตัดหรือต่อไฟ เมื่อต้องการจะซ่อมบำรุง หรือแก้ไขปัญหาภายใน
2. ป้องกันไฟเกิน
3. ป้องกันฟ้าผ่าและจำกัดความเสียหายจากฟ้าผ่า
4. ป้องกันและเพิ่มโอกาสรอดชีวิตจากไฟดูด ไฟรั่วผ่านอุปกรณ์ที่เรียกว่า RCBO

AC Protection panel บางครั้งใช้ MCB แทน RCBO จึงอาจไม่สามารถป้องกันไฟดูดได้ แม้ว่าการติดตั้ง RCBO จะปลอดภัยกว่าเล็กน้อย แต่มีราคาสูงกว่า อีกทั้งยังมีโอกาสทำให้ระบบโซลาร์หยุดทำงานบ่อยครั้ง ทั้งที่ไม่ได้มีเหตุไฟรั่วเกิดขึ้น เพราะ RCBO ตรวจจับผิดพลาด

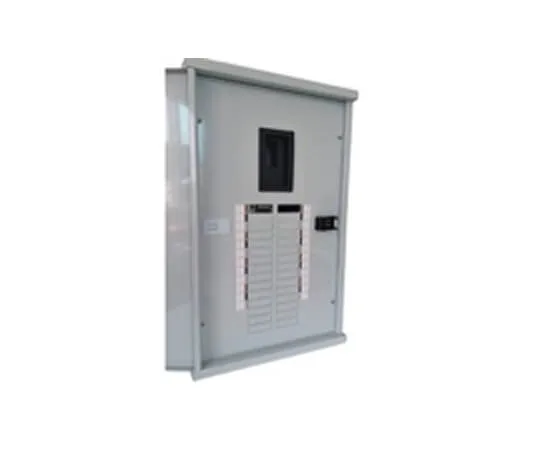

เป็นจุดที่ไฟฟ้าของระบบโซลาร์จะมาจ่ายให้ไฟบ้าน โดย Consumer unit นั้นคือตู้ไฟเดิมในบ้านที่เชื่อมต่อระบบโซลาร์กับช่องเบรคเกอร์ที่ยังว่างอยู่

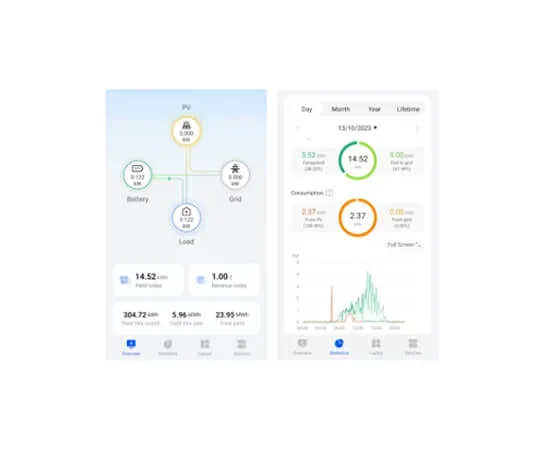

อินเวอร์เตอร์ส่วนใหญ่มาพร้อมกับแอปพลิเคชันเพื่อดูการทำงานและผลการผลิตไฟของระบบโซลาร์ได้เพียงเชื่อมต่ออินเวอร์เตอร์กับ Wi-Fi ของบ้าน หรือในบางกรณีใช้เป็นอุปกรณ์
เสริมโดยใส่ซิมอินเทอร์เน็ตในอินเวอร์เตอร์ก็ได้

แม้เครื่องใช้ไฟฟ้าและการใช้ไฟฟ้าไม่ได้เป็นส่วนหนึ่งของระบบโซลาร์ แต่ถือเป็นองค์ประกอบสำคัญที่มีผลต่อการทำงานของระบบโซลาร์อย่างมาก หากไม่มีการใช้ไฟฟ้าในช่วงที่ระบบโซลาร์ผลิตไฟฟ้าได้ปริมาณมาก ย่อมเสียโอกาสในการประหยัดค่าไฟ ณ ช่วงเวลานั้นไป เว้นแต่ว่าจะมีการขายไฟให้การไฟฟ้า (ศึกษาเรื่องการขายไฟให้การไฟฟ้าได้ในส่วนใบอนุญาต)

จะเห็นว่า การใช้ไฟของแอร์มีปริมาณที่สูง และมักจะตรงกับการผลิตไฟจากระบบโซลาร์ เพราะกลางวันเป็นช่วงเวลาที่ร้อนและคนส่วนใหญ่เปิดแอร์ หากจะพิจารณาติดตั้งโซลาร์ ให้ตั้งคำถามง่ายๆ ว่าปกติกลางวันเปิดแอร์หรือไม่ ถ้าเปิดแอร์ต่อเนื่องในช่วงเวลากลางวันเป็นประจำ การติดตั้งโซลาร์เซลล์ตอบโจทย์การใช้ไฟฟ้าและลดค่าไฟได้
